بلبرینگ کلاچ فرسوده چه صدایی ایجاد می کند؟

صدای بلبرینگ کلاچ فرسوده واقعاً چگونه است؟

یک فرسوده بلبرینگ رها کردن کلاچ - که یاتاقان پرتاب نیز نامیده می شود - معمولاً a را تولید می کند صدای جیغ بلند، جیک یا ساییدن که به طور خاص با فشار دادن پدال کلاچ ظاهر می شود و با رها کردن آن ناپدید می شود. این رابطه روشن و خاموش با حرکت پدال واضح ترین سرنخ تشخیصی است که یاتاقان رهاسازی بد را از سایر صداهای پیشرانه جدا می کند. در برخی موارد، هنگامی که یاتاقان از تماس فیزیکی بین اجزای فلزی فراتر رفت، صدا به یک سنگ زنی فلزی خشن تغییر می کند. اگر صدای غرغر یا غرش مداومی می شنوید که در لحظه لمس پای شما به پدال کلاچ تغییر شخصیت می دهد، خرابی یاتاقان رهاسازی کلاچ محتمل ترین علت است.

درک دقیق آنچه می شنوید - و زمان - شما را از تشخیص اشتباه مشکل به عنوان یاتاقان خلبان فرسوده، خرابی بلبرینگ شفت ورودی یا حتی ناله گیربکس نجات می دهد. هر کدام از آن ها در زمان های مختلف و در شرایط مختلف نویز تولید می کنند. امضای نویز یاتاقان رهاسازی مستقیماً به حرکت پدال گره خورده است، که آن را به یکی از ساده‌ترین اجزا برای شناسایی از طریق گوش تبدیل می‌کند.

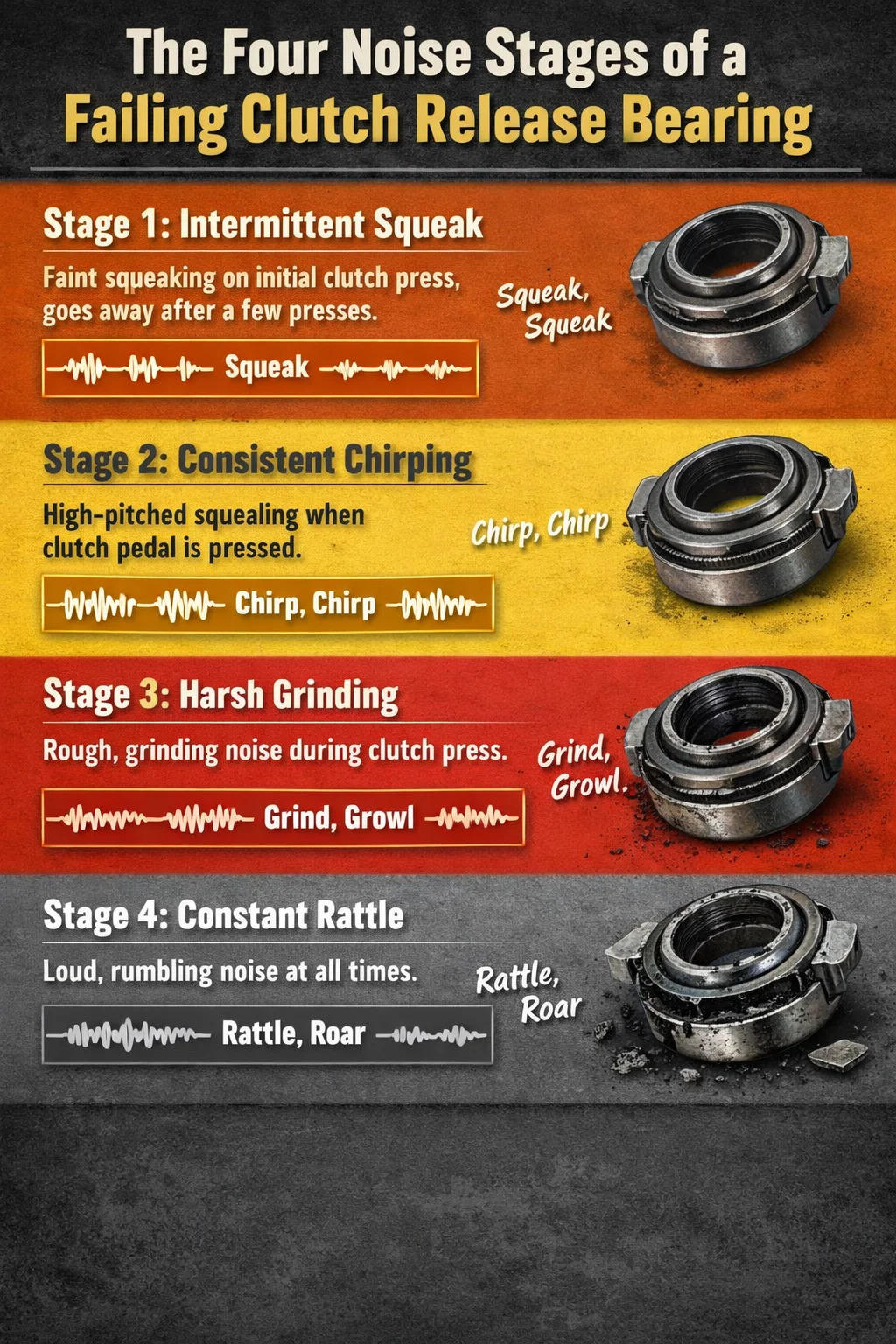

چهار مرحله مجزای نویز یک بلبرینگ کلاچ خراب

سایش یاتاقان به ندرت خود را به یکباره اعلام می کند. وخامت یک قوس نسبتا قابل پیش بینی از ظریف تا فاجعه آمیز را دنبال می کند و هر مرحله یک علامت صوتی متفاوت ایجاد می کند. دانستن اینکه در کدام مرحله هستید به شما کمک می کند تا اضطرار را بسنجید.

مرحله 1 - صدای جیر جیر متناوب

در ابتدایی ترین مرحله، روانکاری داخل بلبرینگ شروع به از بین رفتن یا خشک شدن می کند. ممکن است فقط در اولین فرورفتگی کلاچ بعد از نشستن ماشین در طول شب متوجه یک صدای جیر جیر خفیف شوید و پس از گرم شدن بلبرینگ با چند فشار فشار ناپدید می شود. بسیاری از رانندگان این را به عنوان تراکم صبحگاهی یا انتقال سرد رد می کنند. نادیده گرفتن آن آسان است، اما این زمان ارزان‌ترین و کم اخلال‌کننده‌ترین زمان برای رسیدگی به مشکل است – تعویض بلبرینگ در این مرحله معمولاً کمترین آسیب جانبی را به همراه دارد.

مرحله 2 - صدای جیر جیر یا جیغ زدن مداوم در هنگام فرورفتن پدال

این شایع ترین مرحله گزارش شده است. نویز اکنون قابل تکرار است: پدال کلاچ را فشار دهید، صدای جیغ را بشنوید. پدال را رها کنید، صدا متوقف می شود . صدا با فرکانس بالا است، گاهی اوقات به عنوان صدای جیر جیر پرنده یا جیغ ترمز دوچرخه توصیف می شود. در داخل، عناصر توپ یا غلتک یاتاقان در حال خشک شدن هستند و قفس یا مسابقات شروع به سایش نشان می دهند. در این مرحله یاتاقان عملکردی دارد اما ضعیف است. اکثر مکانیک ها این مرحله را آستانه عملی برای زمان بندی جایگزینی در نظر می گیرند، زیرا پیشرفت به مرحله 3 می تواند به سرعت اتفاق بیفتد، زمانی که نویز ثابت شروع شود.

مرحله 3 - سنگ زنی یا غرغر کردن

صدای جیغ بلند به صدای ساینده یا غرغر ضعیف تر و درشت تر تبدیل می شود. این نشان می دهد که عناصر غلتشی در داخل یاتاقان شروع به شکستن کرده اند یا اینکه نژادهای یاتاقان به طور قابل توجهی نمره گذاری شده اند. تماس فلز با فلز در حال وقوع است. در این مرحله در حالی که پدال کلاچ فشار داده شده است، خطر قطع شدن بلبرینگ وجود دارد ، که می تواند چنگال کلاچ را در حالت جدا شده قفل کند و شما را سرگردان کند. لرزش منتقل شده از طریق خود پدال کلاچ اغلب در این مرحله ظاهر می شود - ضربان یا زبری که در زیر پا احساس می کنید.

مرحله 4 - صدای مداوم بدون توجه به موقعیت پدال

هنگامی که یاتاقان به حدی فرو می‌رود که تقریباً دائماً در تماس با اجزای اطراف است، چه پدال فشار داده شود یا نه، صدا ایجاد می‌شود. در این مرحله ممکن است بلبرینگ به اندازه کافی از هم جدا شده باشد که به صفحه فشار، دیسک کلاچ یا حتی فلایویل آسیب برساند. هزینه های تعمیر در اینجا به شدت افزایش می یابد. کاری که ممکن است 300 تا 500 دلار هزینه قطعات و نیروی کار در مرحله 1 یا 2 داشته باشد، زمانی که صفحه فشار و فلایویل مجدداً روکش یا تعویض شود، می تواند از 1200 تا 1800 دلار فراتر رود.

چگونه می توان اطمینان حاصل کرد که نویز از بلبرینگ آزاد کننده کلاچ می آید

از آنجایی که یک گیربکس دستی حاوی چندین یاتاقان است که می توانند صداهای مشابهی تولید کنند - یاتاقان شفت ورودی، یاتاقان یا بوش پیلوت و یاتاقان های میل جلو - ارزش دارد قبل از اینکه به این نتیجه برسیم که بلبرینگ رهایش بدی دارید، چند بررسی ساده انجام دهید.

تست پرس پدال

خودرو را با موتور روشن و گیربکس در حالت خنثی پارک کنید. به آرامی پدال کلاچ را فشار دهید. اگر صدای جیغ یا ساییدن از لحظه ای که شما شروع به فشار دادن می کنید شروع می شود و با رها کردن کامل پدال متوقف می شود، بلبرینگ رهاسازی کلاچ مظنون اصلی است. نویز باید به طور مداوم با حرکت پدال ردیابی شود - هر چه بیشتر فشار می دهید بلندتر باشد، به طور بالقوه در گام در اعماق پدال های مختلف بسته به نحوه تماس بلبرینگ با انگشتان صفحه فشار متفاوت است.

تمایز از یاتاقان شفت ورودی

یک فرسوده input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

تمایز از یاتاقان یا بوش

بلبرینگ پیلوت (یا بوش در بسیاری از وسایل نقلیه) در مرکز فلایویل قرار دارد و از نوک شفت ورودی گیربکس پشتیبانی می کند. یک بلبرینگ خلبان فرسوده معمولاً در مرحله لغزش کلاچ صدا تولید می کند - زمانی که شما از یک استاپ دور می شوید و کلاچ تا حدی درگیر است. همچنین ممکن است هنگامی که گیربکس در حالت خنثی قرار می گیرد و موتور در حال کار است صدای جیغ یا ناله ای ایجاد کند که با امضای خالص پرس پدال یاتاقان رها کننده متفاوت است.

احساس لرزش کنید

دست خود را به آرامی روی تعویض دنده قرار دهید در حالی که پدال کلاچ را به آرامی فشار دهید. یک یاتاقان رها کننده خراب اغلب یک لرزش یا ناهمواری ظریف را از طریق پیشرانه منتقل می کند که می تواند در شیفتر یا در برخی از وسایل نقلیه در تخته کف نزدیک تونل انتقال احساس شود. این بازخورد لمسی، همراه با صدای جیغ قابل شنیدن روی فرورفتگی پدال، به طور محکم به سمت یاتاقان رها می شود.

چرا بلبرینگ های کلاچ فرسوده می شوند؟

درک علت اصلی مهم است زیرا برخی از حالت های خرابی قابل پیشگیری هستند و رسیدگی به آنها عمر بلبرینگ بعدی را افزایش می دهد.

پای خود را روی پدال کلاچ قرار دهید

این تنها شایع ترین علت شکست زودرس بلبرینگ است. حتی فشار بسیار سبک در حالت استراحت 5 تا 10 پوندی روی پدال کلاچ باعث می‌شود یاتاقان رهاکننده در برابر انگشتان فنر دیافراگم صفحه فشار بچرخد. . در عملکرد معمولی یاتاقان فقط برای کسری از ثانیه که برای تعویض دنده ها لازم است بارگذاری می شود. راننده ای که پای خود را روی پدال کلاچ در ترافیک می گذارد، می تواند هزاران چرخش بار اضافی در ساعت اضافه کند و به طور چشمگیری سایش را تسریع کند. مسافت پیموده شده در طول عمر برای یاتاقانی که به این روش هدایت می شود می تواند از 100000 مایل به کمتر از 30000 مایل کاهش یابد.

سوار بر کلاچ روی تپه ها

ثابت نگه داشتن وسیله نقلیه در یک شیب با متعادل کردن درگیری کلاچ به جای استفاده از ترمز دستی، یاتاقان رها را تحت بار مداوم و دیسک کلاچ را در وضعیت لغزش پایدار نگه می‌دارد. این کار علاوه بر پوشیدن بلبرینگ، دیسک کلاچ را لعاب می‌دهد و صفحه فلایویل را برجسته می‌کند. پنج دقیقه نگه داشتن در تپه با این تکنیک می تواند سایش مشابه ده ها مایل رانندگی معمولی را ایجاد کند.

آلودگی و نفوذ رطوبت

بلبرینگ های آب بندی شده مدرن از قبل روغن کاری شده و برای کارکردن بدون نیاز به تعمیر و نگهداری طراحی شده اند، اما آب بندی ها به مرور زمان تخریب می شوند، به ویژه در خودروهایی که در محیط های مرطوب، گلی یا گرد و غبار کار می کنند. هنگامی که رطوبت یا شن وارد یاتاقان می شود، روان کننده در معرض خطر قرار می گیرد و سایش ساینده شروع می شود. وسایل نقلیه ای که در خارج از جاده یا مناطقی با نمک زیاد در جاده ها استفاده می شوند، اغلب سایش یاتاقان رهاسازی را در مسافت پیموده شده بسیار کمتری نسبت به خودروهایی که در شرایط تمیز و خشک رانندگی می کنند، نشان می دهند.

ناهماهنگی و نصب نادرست

یک یاتاقان رها کننده که کاملاً روی نگهدارنده یاتاقان شفت ورودی متمرکز نشده باشد، یا یک دوشاخه کلاچ که در نقطه محوری خود خم شده یا فرسوده شده است، یاتاقان را به طور ناهموار بارگذاری می کند. این یک شرایط بار جانبی ایجاد می کند که یاتاقان برای تحمل آن طراحی نشده است و باعث سایش سریع در یک طرف مسابقه یاتاقان می شود. علامت نویز در این مورد اغلب بیشتر یک تیک تیک ریتمیک یا قلقلک در فرورفتگی پدال است تا یک جیغ صاف و منعکس کننده بارگذاری ناهموار.

عمر سرویس طولانی بدون تعویض

حتی با تکنیک رانندگی عالی، یاتاقان رها کننده یک کالای سایش است. اکثر سازندگان عمر مفید مونتاژ کلاچ را در محدوده ای از 80000 تا 150000 مایل بسته به وزن خودرو، نوع گیربکس و الگوی استفاده . کامیون‌های سنگین و وسایل نقلیه‌ای که برای بکسل استفاده می‌شوند، سریع‌تر به انتهای آن محدوده می‌رسند. بسیاری از تکنسین‌ها توصیه می‌کنند که هر زمان که دیسک کلاچ تعویض می‌شود، یاتاقان آزادکننده را تعویض کنید، زیرا کار برای دسترسی به یاتاقان بیشتر هزینه کل کار را تشکیل می‌دهد.

مقایسه نویز: بلبرینگ رها شدن کلاچ در مقابل سایر صداهای رایج کلاچ

هر صدایی از ناحیه کلاچ به معنای از کار افتادن بلبرینگ رها نیست. جدول زیر رایج‌ترین منابع نویز و ویژگی‌های آن‌ها را با هم مقایسه می‌کند تا تشخیص را محدود کند.

سایر علائمی که همراه با فرسودگی بلبرینگ رهاسازی کلاچ است

سر و صدا شاخص اولیه است، اما یاتاقان پرتاب ناموفق اغلب در کنار علائم دیگری ظاهر می شود که در مجموع، یک مورد قوی تری برای تشخیص ایجاد می کند.

• لرزش پدال کلاچ: ضربان یا ناهمواری زیر پا هنگام فشار دادن کلاچ، ناشی از سطح ناهموار یاتاقان که ارتعاشات را از طریق شاخک کلاچ و اتصال هیدرولیک یا کابل منتقل می کند.
• افزایش تلاش پدال: با سایش یاتاقان و افزایش کشش داخلی آن، مقاومت بیشتری ایجاد می کند که راننده باید هنگام فشار دادن پدال بر آن غلبه کند. این تغییر تدریجی است و تا زمانی که با یک کلاچ تازه سرویس شده مقایسه شود، به راحتی از دست می رود.
• مشکل در گرفتن یا جدا کردن دنده ها: در مراحل پیشرفته، بلبرینگی که شروع به گیرکردن کرده یا باعث چسبیدن چنگال کلاچ شده است، ممکن است منجر به جدا نشدن ناقص کلاچ شود و تعویض دنده را ترد یا دشوار کند.
• لغزش کلاچ: در حالی که لغزش اغلب یک علامت فرسوده دیسک کلاچ است، بلبرینگ گیر کرده یا فرو ریخته می تواند مانع از بستن کامل صفحه فشار به دیسک کلاچ و در نتیجه لغزش زیر بار شود.
• مواد یاتاقان قابل مشاهده یا ذرات فلزی: در وسایل نقلیه با پوشش بازرسی یا روی نیمکت در هنگام تعویض کلاچ، تکنسین‌ها گاهی ذرات فلزی براق را در ناقوس مشاهده می‌کنند که مطابق با خرابی مواد بلبرینگ است.

چه مدت می توانید با بلبرینگ کلاچ پر سر و صدا رانندگی کنید؟

این کاملا بستگی به این دارد که بلبرینگ به چه مرحله ای رسیده است. بسیاری از رانندگان در مرحله 1 (صدای سرد متناوب) یا مرحله اولیه 2 (جیغ زدن مداوم بر روی فرورفتگی پدال، اما بدون علائم دیگر)، به مدت چند هفته یا حتی چند ماه در حالی که تعمیرات را انجام می دهند، به کار با خودروی خود ادامه می دهند. تا زمانی که بلبرینگ کار خود را حفظ کند و نویز پیشرفت نکند، ریسک قابل کنترل است.

هنگامی که سنگ زنی شروع می شود (مرحله 3)، ادامه رانندگی خطر قابل توجهی از خرابی را به همراه دارد. بلبرینگی که در حین فشردن پدال کلاچ مسدود می‌شود، می‌تواند مکانیسم کلاچ را در حالت جدا شده قفل کند و شما را قادر به درگیر کردن دنده نکند. در بدترین حالت، یک یاتاقان فروریخته، زباله‌هایی را در داخل ناقوس پراکنده می‌کند که به صفحه فلایویل و صفحه فشار آسیب وارد می‌کند و چند صد دلار به چیزی اضافه می‌کند که در غیر این صورت جایگزینی ساده بلبرینگ و دیسک کلاچ خواهد بود.

یک دستورالعمل عملی که توسط بسیاری از مکانیک‌های باتجربه استفاده می‌شود: اگر هر بار که کلاچ را فشار می‌دهید صدا وجود دارد و برای بیش از دو هفته ثابت بوده است، سریعاً تعمیر را رزرو کنید. اگر صدا حتی یکبار از صدای جیغ به خراش تغییر کرده است، آن را فوری تلقی کنید.

فرآیند جایگزینی شامل چه چیزی است

تعویض بلبرینگ کلاچ نیاز به برداشتن گیربکس برای دسترسی به مجموعه کلاچ دارد. این دلیلی است که کار هزینه نیروی کار را به همراه دارد - بلبرینگ به خودی خود یک جزء ارزان قیمت است که معمولاً بین 20 تا 80 دلار برای اکثر وسایل نقلیه سواری قیمت دارد، اما حذف گیربکس در یک خودروی موتور جلو و دیفرانسیل عقب معمولاً 3 تا 5 ساعت کار می کند. برداشتن گیربکس چرخ‌محرک جلو بسته به طرح و دسترسی خودرو می‌تواند بین 4 تا 8 ساعت باشد.

از آنجایی که تمام این کار برای دسترسی به بلبرینگ مورد نیاز است، تعویض همزمان کل کیت کلاچ یک روش استاندارد - و از نظر مالی معقول است. کیت کلاچ شامل دیسک، صفحه فشار و یاتاقان رهاسازی و گاهی اوقات یک بلبرینگ یا بوش پیلوت جدید است. هزینه قطعات افزایشی برای یک کیت کامل در مقابل فقط بلبرینگ، اغلب 100 تا 300 دلار است، کسری از کار اضافی که در صورت از کار افتادن دیسک کلاچ یک سال بعد، برای یک پارگی دوم لازم است.

وضعیت فلایویل نیز باید در این زمان بررسی شود. فلایویل که ترک های حرارتی، نقاط سخت (لکه های دایره ای با رنگ آبی براق) یا شیارهای عمیق تر از تقریباً 0.030 اینچ را نشان می دهد، باید دوباره روی سطح یا جایگزین شود. به عنوان یک فلایویل فرسوده یا نمره دار، سایش دیسک کلاچ جدید را تسریع می کند و می تواند حتی بلافاصله پس از سرویس باعث صدای کلاچ یا لرزش شود.

محدوده هزینه های معمول بر اساس دسته خودرو

• خودروهای اقتصادی و جمع و جور (مانند هوندا سیویک، فولکس‌واگن گلف، تویوتا کرولا): 450 تا 900 دلار برای یک کیت کلاچ کامل شامل کار در یک فروشگاه مستقل.
• خودروهای پرفورمنس و اسپرت (مانند سوبارو WRX، فورد موستانگ، شورولت کامارو): 700 تا 1400 دلار بسته به مشخصات قطعات و نوع انتقال.
• کامیون های سبک و شاسی بلندها (مانند تویوتا تاکوما، فورد رنجر): 600 تا 1200 دلار، با وسایل نقلیه چهار چرخ محرک که در برخی موارد به قطع اتصال جعبه انتقال اضافی نیاز دارند.
• خودروهای اروپایی با ترتیبات پیچیده گیربکس (مانند BMW سری M، پورشه 911 با دستی): 1200 تا 2500 دلار به دلیل هزینه های بیشتر قطعات و افزایش زمان کار.

جلوگیری از خرابی بلبرینگ باز شدن زودهنگام کلاچ

عادات خوب رانندگی موثرترین شکل نگهداری برای یک بلبرینگ پرتاب است. بلبرینگ برای تحمل بارهای دوره ای و مختصر که با تعویض دنده معمولی همراه است طراحی شده است. مشکلات زمانی ایجاد می شوند که بارگذاری مداوم یا بیش از حد شود.

1. بین تعویض دنده، پای چپ خود را از روی پدال کلاچ دور نگه دارید. آن را روی پدال مرده (تکیه پا) در سمت چپ پدال کلاچ قرار دهید. حتی چند پوند فشار استراحتی که در هزاران مایل ضرب می شود، باعث می شود ساعت باربری قابل توجهی تحت بار باشد.
2. از ترمز دستی در سربالایی ها استفاده کنید نه از کلاچ. هنگام انتظار در چراغ راهنمایی روی شیب، به جای نگه داشتن موقعیت با لغزش کلاچ، ترمز دستی را فشار دهید.
3. تعویض کامل دنده به طور قطعی درگیر شدن آهسته و مردد کلاچ باعث می شود که یاتاقان در هر چرخه تعویض برای مدت طولانی تری در بار باشد. حرکت صاف و سریع پدال باعث افزایش طول عمر یاتاقان می شود.
4. دوشاخه و محور کلاچ را در طول هر سرویس کلاچ بازرسی کنید. یک فرسوده pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. هر گونه نشتی هیدرولیک کلاچ را به سرعت برطرف کنید. یک سیلندر اصلی کلاچ یا سیلندر که مایع تراوش می کند می تواند دیسک کلاچ را آلوده کند و در سیستم های یاتاقان هیدرولیکی که در خودروهای مدرن رایج است، بر عملکرد و طول عمر خود مجموعه بلبرینگ تأثیر بگذارد.

سیلندرهای برده متحدالمرکز در مقابل یاتاقان‌های متحرک با چنگال سنتی

شایان ذکر است که بسیاری از وسایل نقلیه تولید شده از اواخر دهه 1990 به بعد از یک سیلندر منقطع متحدالمرکز (CSC) به جای آرایش سیلندر برده خارجی و چنگال کلاچ استفاده می کنند. در یک سیستم CSC، سیلندر برده هیدرولیک در داخل ناقوس مستقیماً در اطراف شفت ورودی نصب می شود و یاتاقان آزاد کننده به عنوان یک مجموعه واحد در واحد ادغام می شود.

ویژگی‌های نویز ناشی از خرابی یاتاقان‌های CSC اساساً با ویژگی‌های یک یاتاقان پرتاب‌کننده سنتی - جیغ یا ساییدن روی فرورفتگی پدال - یکسان است، اما تشخیص و تعمیر متفاوت است. یک CSC را نمی توان جدا از اجزای هیدرولیک آن جایگزین کرد ; کل واحد باید به عنوان یک مونتاژ جایگزین شود. هزینه‌های یک واحد CSC معمولاً 80 تا 250 دلار برای خود قطعه است که گران‌تر از یاتاقان‌های مستقل است اما با توجه به ماهیت ترکیبی قطعه هنوز معقول است. علائم خرابی CSC همچنین شامل نشت مایع کلاچ به داخل ناقوس است که ممکن است علاوه بر صدای بلبرینگ باعث آلودگی دیسک کلاچ شود.

خلاصه: حقایق کلیدی که باید به خاطر بسپارید

• یک فرسوده clutch release bearing primarily produces a صدای جیغ، جیر جیر یا ساییدن که هنگام فشردن پدال کلاچ وجود دارد و هنگام رها کردن آن وجود ندارد.
• الگوی مخالف - صدا در هنگام بالا بودن پدال، کم صدا در هنگام فشار دادن - به یاتاقان شفت ورودی اشاره می کند، نه یاتاقان آزاد کننده.
• شکست در چهار مرحله پیشرفت می کند: صدای جیر جیر متناوب، صدای جیغ مداوم، ساییدن و صدای مداوم بدون توجه به موقعیت پدال.
• شایع ترین علت خرابی زودرس، قرار دادن پا بر روی پدال کلاچ است که باعث می شود بلبرینگ به طور مداوم تحت بار در حال چرخش باشد.
• تعویض فقط بلبرینگ در زمانی که گیربکس خاموش است اقتصاد ضعیفی است - کیت کلاچ کامل هزینه کمی دارد و از خراب شدن دوم برای دیسک یا صفحه فشار جلوگیری می کند.
• هنگامی که صدای ساییدن ظاهر شد، تعمیر را به عنوان یک فوریت تلقی کنید. خطرات رانندگی ادامه دار ناشی از تشنج، آسیب شفت ورودی انتقال، و افزایش هزینه های تعمیر است.
